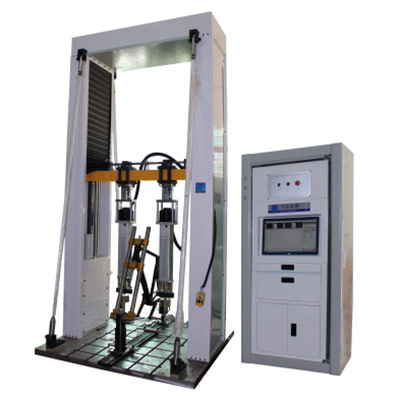

自行車模組動態疲勞試驗機

一、適用範圍

適用於自行車各項零件及材料，成車之疲勞檢驗測試，功能齊全，用途廣泛，測試符合各國自行車測試規範標準。本儀器製造依ISO 9001國際質量認證作業規範標準。力量校正符合ISO 7500/1、EN 1002-2、 BS 1610、DIN 5122、ASTM E4、JIS B7721/ B7733、 CNS 9471/9470、JJG 475-88、ISO 4210等各國規範標準。

結構模塊式規格設計，可依測試需求，選擇1組式或2組式。可依ISO (國際)、BS (英國)、DIN (德國)、NF (法國)、CPSC (美國)、CSA (加拿大)、JIS/JBMS/BA (日本)、AS (澳洲)、GB(國標)、QB(行標)、CNS(台灣)等各國自行車標準使用模塊化夾治具。

二、技術參數

1. 聯板間距：可調上下約120㎝、左右空間約100㎝、動態缸可調中心間距約16~60cm。

2. 聯板之固定：采電動上升及下降，手動螺絲鎖定。

3. 高頻電液伺服致動器：2 set，容量200㎏，行程±75 ㎜。

4. 測試頻率：0.05～10Hz (選購2～25Hz頻率)。

5. 伺服閥：額定流量19 L/min，額定壓力210 kg/cm²， 頻寬≧50 Hz。

6. 位移傳感器：製動器內建LVDT，德製DC Type，非線性度0.25 % F.S.，行程：±75 ㎜。

7. 疲勞用盤式荷重元：2 set，容量200㎏，精度±1%校正精度。

8. QR-20動力單元（3ψ380V）：馬達7.5 Hp、泵浦操作壓力210 kg/cm²、高壓過濾器、過溫保護、液麵過低警示。

9. 冷卻係統：冷媒式液壓油循環冷卻1套。(選購)

10. 計算機硬件一套：硬件-、CPU 2G、 RAM DDR 2G、H.H.D 500G、CD-ROM 50X、彩色熒幕19”、鍵盤、鼠標。

11. 資料擷取係統：力量感測元訊號放大器，類比數位轉換器，非線性度±3 LSB，頻寬25 KHz，數位類比轉換器(D/A Converter)分辨率16 Bits，非線性度±3 LSB(最低位)，頻寬25 KHz。

12. 機台測試空間：100*100*160

13. 機台尺寸：220×180×340㎝。

14. 機台加裝Y軸底座×1set。

15. 增加一台計算機主機和一張AD資料采擷卡,可兩台油缸獨立做測試

16. 治具 : 車架踏力疲勞治具 1套 ;

17. 軟件功能：Windows作業係統，控製頻率5000 Hz。

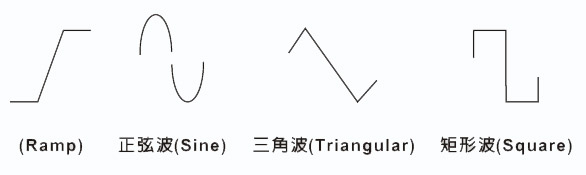

18. 控製波形：正弦波(Sine Wave)，三角波(Triangular Wave)，方波(Square Wave)。

Ø 測試方法數據庫管理。

Ø 測試峰值及時顯示。

Ø 測試圖形及時顯示：力量-時間，位移-時間，力量-位移。

Ø 具設定資料存檔方法，報表編輯器，及資料分析。

Ø 資料儲存：實時在線自動記錄最多可記錄1000筆波形。

治具選配

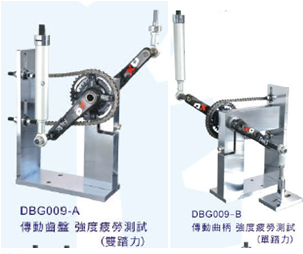

1.傳動曲柄疲勞試驗

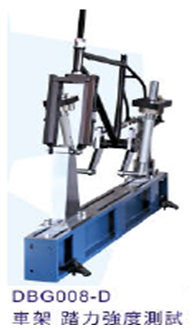

2. 車架腳蹬力耐久試驗
3.車把疲勞測試
4.前叉疲勞測試

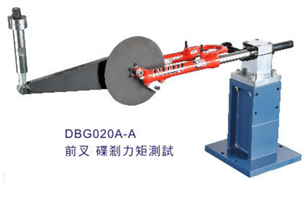

5.前叉碟煞力矩測試
6.鞍座疲勞試驗
