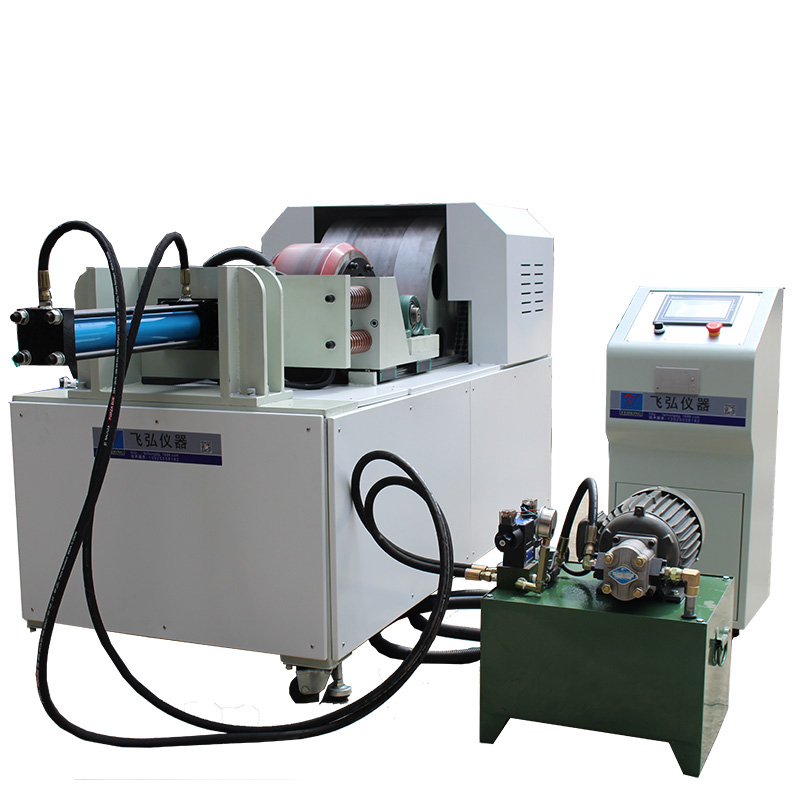

三噸腳輪行走試驗機 FH-LJ03

日期：2025-04-12 閱讀量：

產品詳情

本設備主要根據歐洲標準EN12527和國家標準GB/T-146888設計，以一個大滾筒為主動輪帶動被測腳輪，可以進行“動態試驗”、“長距離行走試驗”、“靜態負重試驗”采用儀器式控製，具有速度可調，速度顯示，行走距離，行走時間（正行走時間，反行走時間，停止進間），正轉測試，反轉測試功能。

功能描述

1）.動態實驗：可以設定滾筒正轉或者反轉，正轉停留和反轉停留時間，最多十種連續變化流程，總流程最大可9999次循環。
2）長距離行走實驗：可設定運行時間，設定運行的裏程，達到預定的時間裏程後停機。
3）靜態負重實驗：設備配置3噸的液壓缸施加負載，在滾筒停轉時靜態負重。
4）腳輪防爆實驗：腳輪安裝處有光電開關檢測是否斷裂破壞，破壞時觸發停機。
5）模擬顛簸實驗，通過在滾筒上增加障礙快模擬腳輪行走時過障礙快顛簸。
曲線分析：繪製曲線，直觀分析變化趨勢，記錄裏程、時間、速度支持生成報表。

核心技術與配置

設備參數可按要求定製
項目		參數範圍
測試工位		單工位
顯示方式		觸摸屏+PLC自編程序控製
滾筒直徑		600MM
測試腳輪規格		Ф50mm—Ф450mm（夾具跟據樣品製作）
負載		30000±1KG（采用液壓缸施加負載）
速度		0-15±0.01km/h，支持正反轉（速度可調）
滾筒動力源		3.7KW減速電機
顯示方式		觸摸屏+PLC程序控製
行走距離		1-99999Km（可設置）
障礙物個數		1-99999個（可設置）
障礙物高度		3mm,5mm（可定製）
障礙物安裝方式		與滾筒表麵成45°角安裝（一正一反）
障礙物間隔		0.5-2米/個
設備尺寸		22158601250mm（LWH）
設備重量		約800KG
供電電壓		380V±10%
配置		1000Hz（動態參數） / 100Hz（全參數）
電源		變頻器+3.7KW電機+減速箱一套
最大負載		3噸/工位（可擴展至10噸）
行走速度範圍		0~15km/h（無級調速）
轉向頻率		1~15Hz（正弦波/隨機波）
測試軌道類型		鋼板、砂石、坡道、台階（4種標配）
數據采樣頻率		1000Hz（動態參數） / 100Hz（全參數）
電源		AC 380V/50Hz（峰值功率≤50kW）

核心功能

極端負載動態測試
高負載行走模擬：
1.最大測試負載 3噸/工位（可擴展至5噸），行走速度 0~15km/h（無級調速），模擬重型叉車、港口吊裝設備的日常作業場景。
2.轉向頻率 1~15Hz，測試萬向節、軸承的抗衝擊能力與磨損壽命。
複雜路況模擬：可更換測試軌道模塊（鋼板、砂石、坡道、台階），模擬工廠、碼頭、戶外崎嶇路麵的摩擦與衝擊特性。
環境耦合測試（選配）
溫濕度循環：溫度範圍 -40℃~+80℃，濕度 10%~95% RH，驗證輪體材料熱老化、金屬件鏽蝕及低溫脆化風險。
鹽霧/粉塵侵入測試：按ASTM B117標準模擬高鹽霧環境，檢測防腐蝕性能（IP68認證）。
智能化監測與診斷
多參數實時采集：
1.負載力（精度±0.5% FS）、滾動阻力（±1N）、輪體溫升（紅外熱像儀±1℃）、振動頻譜（5~2000Hz）。
2.3D激光掃描（選配）捕捉輪麵磨損深度及結構形變（精度±0.01mm）。
失效預警係統： AI算法分析數據異常（如軸承異響、輪體裂紋），自動停機並生成故障報告。
數據追溯：自動導出PDF/Excel報告（含磨損曲線、熱成像圖），支持MES係統集成。

技術亮點

高精度驅動係統
1.采用高強度合金鋼框架+液壓伺服係統，剛性≥1.5×10¹⁰ N/m，確保3噸負載下無變形共振。
2.模塊化軌道設計，支持快速切換砂石、坡道、台階等測試場景
精準控製與節能
1.伺服電機閉環驅動，速度控製精度±0.1km/h，能量回饋技術節能≥30%。
2.可選配雙工位並行測試（效率提升200%），獨立工位控製互不幹擾。
安全防護：
1.防爆測試艙（耐壓≥5MPa）、機械限位、緊急急停按鈕，符合ISO 13849（PLe級）安全認證。
2.自動滅火係統（惰性氣體/幹粉），應對高負載摩擦引發的火情風險。

設備優勢

高效精準：
1.72小時連續測試等效實際作業10000公裏，數據重複性誤差＜±0.5%。
2.支持多工位擴展（選配2~4工位），適配不同負載等級同步測試。
全麵覆蓋：
1.適配輪徑200~800mm工業腳輪，負載範圍0.5~3噸（可擴展至10噸）。
2.可選配靜載壓潰試驗（垂直壓力測試）、EMC抗擾測試模塊。
成本優化：
1.實驗室測試替代戶外高強度作業驗證，降低綜合成本60%。
2.通過早期缺陷攔截，減少售後維修及召回損失70%以上。
標準合規：內置ISO、GB、DIN等30+項測試程序，一鍵生成全球認證報告。

應用場景與行業價值

重型工業腳輪：港口起重機、重型叉車、工程機械腳輪的出廠前批量測試。
倉儲物流設備：AGV小車、自動化貨架腳輪的高負載耐久性驗證。
研發實驗室：優化輪體材料（超高分子量聚乙烯、鑄鐵）、軸承結構及防塵設計。
認證測試：ISO 22883動態負載、DIN 15106滾動阻力等強製檢測項目。

三噸腳輪行走試驗機通過實驗室級的極端負載模擬與智能化數據分析，將傳統依賴經驗的重型腳輪測試轉化為標準化、可追溯的科學驗證流程，助力企業攻克高負載場景下的壽命與安全性難題。無論是保障港口設備的全天候作業，還是提升重型物流的運營效率，本設備均可作為腳輪質量管控的核心工具，為產品競爭力與品牌價值提供堅實保障。
如需定製測試方案或獲取技術演示，請聯係91视频网页的工程師團隊！

售後服務

保修政策：多數廠商提供1年整機質保，支持遠程故障診斷與操作培訓。
定製服務：根據需求定製，測試標準（如JIS/CNS）定製夾具與軟件功能，適配特殊需求
售後服務：1年整機質保，提供操作培訓與遠程技術支持
數據服務：可選配雲端數據平台，遠程生成符合 CNAS 規範的檢測報告。
技術支持：免費遠程調試、操作培訓及年度設備校準服務。
備件供應：提供易損件（夾具、液壓密封圈）快速更換服務。
