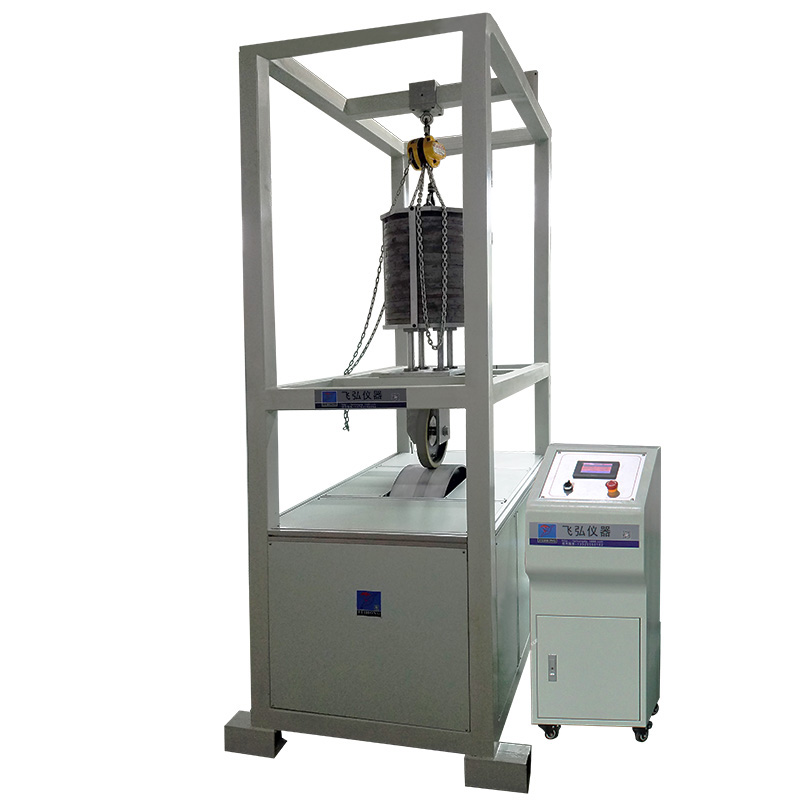

單工位腳輪滾筒式疲勞試驗機FH-LJ05

日期：2025-04-12 閱讀量：

產品詳情

本設備主要根據歐洲標準EN12527和國家標準GB/T14688設計，以一個大滾筒為主動輪帶動被測腳輪，滾筒加障礙物，可以進行“過障礙物試驗”、“長距離行走壽命試驗”、“負重試驗”等測試，微電腦控製，可設置距離和障礙物不同運行模式，比如正傳2分鍾，停2分鍾，再反轉2分鍾，停2分鍾，或轉3分鍾，停1分鍾，再繼續。載荷的施加采用砝碼疊加直壓式，更真實摸擬其測試環境及狀態，觸摸屏控製，設置操作非常方便。實時顯示行走時間，行走距離，可對旅行箱、溜冰鞋、辦公家具輪、手推車及工業腳輪等輪子的測試。

功能描述

1）動態實驗：可以設定滾筒正轉或者反轉，正轉停留和反轉停留時間，最多十種連續變化流程，總流程最大可9999次循環；
2）長距離行走實驗：可設定運行時間，設定運行的裏程，達到預定的時間裏程後停機；
3）靜態負重實驗：設備配置砝碼孔直徑為50mm，重量25KG砝碼20個共500KG的砝碼加負載，可在滾筒停轉時靜態負重測試；
4）腳輪防爆實驗：腳輪安裝處有光電開關檢測是否斷裂破壞，破壞時觸發停機；
5）模擬顛簸實驗，通過在滾筒上增加障礙快模擬腳輪行走時過障礙快顛簸；
6）曲線分析：繪製曲線，直觀分析變化趨勢，記錄裏程、時間、速度支持生成報表。

設備參數可按要求定製
項目	參數範圍
測試工位	單工位500KG
顯示方式	觸摸屏+PLC自編程序控製
測試腳輪規格	Ф25mm—Ф400mm（夾具跟據樣品製作）
負載	500±5KG（采用砝碼直壓式）
速度	0-15±0.01km/h，支持正反轉（速度可調）
主動力源	3.7KW減速電機
行走距離	1-99999Km，可設置
障礙物個數	1-99999個，可設置
障礙物高度	3mm,5mm（任意高度和形狀可定製）
障礙物安裝方式	與滾筒表麵成45°角安裝（一正一反）
障礙物間隔	0.5-2米/個
設備尺寸	15009002700mm（LWH）
設備重量	約800KG
供電電壓	380V±10%
腳輪回轉直徑	600mm
圓盤直徑	700MM
配置	變頻器+3.7KW電機+減速箱一套
最大負載	2噸（可擴展至5噸）
圓盤轉速範圍	10~200rpm（精度±0.1rpm）
測試輪徑適配範圍	80~500mm
滾筒直徑	300~1000mm（可定製）
溫度控製範圍	-40℃~+80℃（選配）
數據采樣頻率	1000Hz（動態參數） / 100Hz（全參數）
電源	AC 380V/50Hz（可選220V單相電源）

核心功能

滾筒驅動疲勞測試
連續滾動模擬：
1.滾筒直徑 300~1000mm（可定製），轉速 10~200rpm（無級調速），模擬腳輪連續滾動（等效日行100公裏）。
2.負載範圍 0~2噸（可擴展至5噸），精準控製垂直壓力與側向扭力。
多路麵模擬：滾筒表麵可更換模塊（平滑鋼板、砂紙、橡膠、凹凸紋理），複現不同地麵摩擦特性。
環境耦合測試（選配）
溫濕度循環：溫度範圍 -40℃~+80℃，濕度 10%~95% RH，驗證材料熱老化、低溫脆化及金屬鏽蝕風險。
鹽霧/粉塵測試：按ASTM B117標準模擬高鹽霧或粉塵環境，檢測密封性（IP65/IP67）與抗腐蝕性能。
智能化監測與診斷
多參數實時采集：
1.負載力（精度±0.5% FS）、滾動阻力（±0.1N）、輪體溫升（紅外熱像儀±1℃）、振動頻譜（5~2000Hz）。
2.3D激光掃描（選配）實時監測輪麵磨損深度（±0.01mm），生成磨損雲圖與壽命預測曲線。
AI失效預警：機器學習算法分析異響頻率、溫度梯度等數據，預判軸承卡滯或輪體開裂風險，自動停機並生成報告。
數據追溯：自動導出PDF/Excel報告（含滾動阻力曲線、熱成像圖），支持MES/ERP係統對接。

技術亮點

高精度圓盤驅動：
1.伺服電機閉環控製，轉速精度±0.1rpm，扭矩波動＜±0.5%，支持長時間連續運行。
2.模塊化滾筒設計，快速更換表麵模塊（平滑、砂石、橡膠），適配輪徑80~500mm腳輪。
安全與節能：
1.全封閉防護罩（耐壓≥3MPa）、緊急急停、過載保護，符合ISO 13849（PLd級）安全標準。
2.能量回饋技術回收測試中30%電能，待機能耗＜150W。

設備優勢

高效精準：
1.72小時連續測試等效實際滾動5000公裏，數據重複性誤差＜±0.5%。
2.支持自定義測試腳本（如階梯加載、變速滾動），適配多樣化測試需求。
靈活適配
1.兼容萬向輪、定向輪及帶刹車型號，負載範圍50kg~2噸（可擴展至5噸）。
2.可選配垂直靜載壓潰試驗模塊（最大壓力10噸）。
成本優化
1.實驗室測試替代戶外路試，降低綜合成本60%。
2.通過早期缺陷攔截，減少售後維修成本70%以上。
標準合規：內置ISO、GB、DIN等20+項測試程序，一鍵生成全球認證報告。

應用場景與行業價值

生產質檢：腳輪出廠前批量疲勞測試，快速定位材料缺陷或裝配不良。
物流倉儲：AGV小車、貨架腳輪的高頻滾動壽命驗證。
醫療設備：病床、手術台腳輪的靜音與低阻力耐久性測試。
認證測試：ISO 22883循環壽命、DIN 15106滾動阻力等強製檢測項目。

單工位腳輪滾筒式疲勞試驗機通過滾筒驅動+智能監測的創新設計，精準複現腳輪在真實場景下的滾動磨損與疲勞衰減，助力企業實現產品壽命的量化評估與零缺陷交付。無論是提升工業腳輪的耐用性，還是保障醫療設備的靜音安全，本設備均可作為腳輪研發與生產的核心工具，為品牌競爭力與用戶信賴保駕護航。
如需定製測試方案或獲取技術演示，請聯係91视频网页的工程師團隊！
