4工位电子雾化吸阻测试仪使用说明书

前 言

感谢贵司选择了本公司的产品,本公司不仅给贵司提供质量优良的产品,而且将提供可 靠的售后服务。

为确保使用人员之人身安全及仪器的完好性,在使用本仪器前请充分阅览此操作手册, 确实留意其使用上的注意事项。本操作手册详细介绍此仪器之设计原理、依据标准、构造、 操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。在本操作手册中如有 提及之各种 “试验规定＂、“标准＂时均只作参考用,如贵司觉得有异议请自行检阅相关标 准或资料。

特别声明：

本操作手册不能作为向本公司提出任何要求的依据。

本操作手册的解释权在本公司。

正文：

随着电子雾化行业的迅猛发展，各类电子雾化设备的质量检测成为行业关注的焦点。4工位电子雾化吸阻测试仪作为一款先进的检测设备，不仅满足了企业对产品质量的高标准要求，更在提升生产效率、保障产品一致性等方面发挥了重要作用。本文将详细解析4工位电子雾化吸阻测试仪的特点、操作流程及其在行业中的应用。

一、4工位电子雾化吸阻测试仪的特点

高效率：4工位设计，可同时进行4个产品的吸阻测试，大大提升了检测效率，降低了生产成本。

精度高：采用先进的测量技术，确保测试结果的精确性，为产品质量提供可靠保障。

操作简便：人性化的设计，使操作过程更加简单，无需专业知识即可轻松上手。

自动化程度高：自动完成测试、数据记录、分析等过程，减少了人工干预，降低了误操作的风险。

扩展性强：可根据需求，增加更多测试功能，满足不断发展的行业需求。

二、工4工位电子雾化吸阻测试仪技术擦书

三、4工位电子雾化吸阻测试仪的操作程程序说明

1、将测试样品以正确的方式连接在设备上；

2、连接开关插座，在设备的右边启动电源控制按钮;

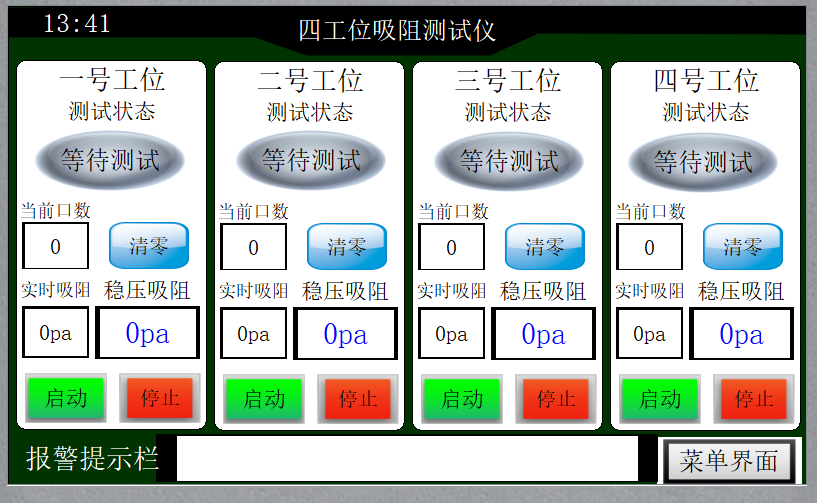

3、显示屏出现下图（图一）界面，在此界面可监测到电子烟在测试过程中的当前口数、实时吸阻、最大吸阻、稳压吸阻、当前容量以及吸烟时间的实时显示数据；

设备在空抽的状态下,吸阻测试数据显示：10-30Pa都是属于正常现象。

“一号”“二号”“三号”“四号”工位实时显示测试状态可单独显示控制。

“当前口数”即可显示测试过程中吸烟的实时次数

“实时吸阻”即可显示测试过程中吸烟的实时吸阻数值；

“稳压吸阻”即可显示测试过程中吸烟到达活塞最高位置时的吸阻数值；

点击“一号”“二号”“三号”“四号”所对应的“启动键”即可启动设备的相应工位自动对产品进行测试；

点击“一号”“二号”“三号”“四号”所对应的“停止键”即设备复位后停止相应工位的测试工作；

点击“一号清零”“二号清零”“三号清零”“四号清零”即可将测试数据清零；

点击“菜单界面”即可进入到（图二）；

（图一）

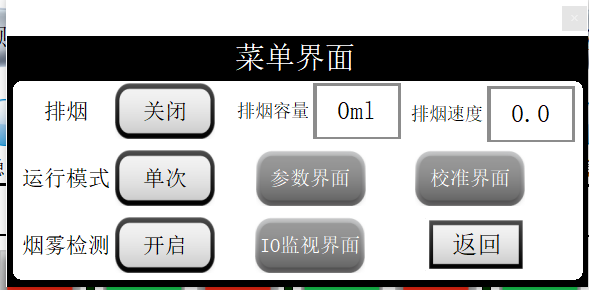

.在此菜单界面（图二）中，可根据需求设定相应的界面功能。

“排烟”可点击“开启”“关闭”两种模式。“排烟容量”可安需求设置“排烟速度”可按需求设置。

“运行模式”可点击“单次”“循环”两种模式。

“烟雾检测”可点击“开启”“关闭”两种模式。

点击“参数界面”即可进入参数界面（图三）；

点击“校准界面”即可进入校准界面（图四）；

点击“IO监视界面”即可进入到IO监视界面（图五）；

点击“返回”即可返回到首页界面（图一）。

点击“一号”“二号”“三号”“四号”所对应的“停止键”即设备复位后停止相应工位的测试工作；

点击“一号清零”“二号清零”“三号清零”“四号清零”即可将测试数据清零；

点击“菜单界面”即可进入到（图二）；

（图二）

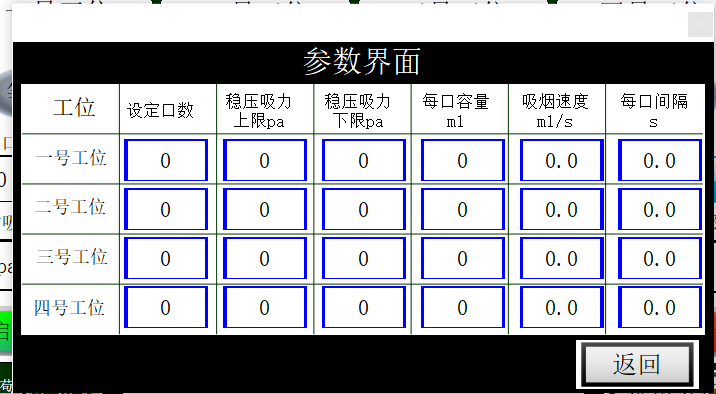

5.在此参数界面（图三）中，可根据需求设定相应的界面功能

“设定口数”即可设定吸烟的总口数次数，达到所设定数值时停止测试；

“稳压吸力上限”即可设定稳压吸力的上限数值，测试低于所设定的“稳压吸力上限”数值时，设备即复位后停止测试；

“稳压吸力下限”即可设定稳压吸力的下限数值，测试低于所设定的“稳压吸力下限”数值时，设备即复位后停止测试；

“每口容量”即可设定每口吸烟的容量；

“吸烟速度”即可设定每口吸烟的速度；

“每口间隔”即可设定每口吸烟的间隔时间；

点击“返回” 即返回到菜单界面（见图二）；

点击“校准界面”即进入到设备校准界面（见图三）

（图三）

6.如数据发生变化或与所需数据不符时，可通过点击

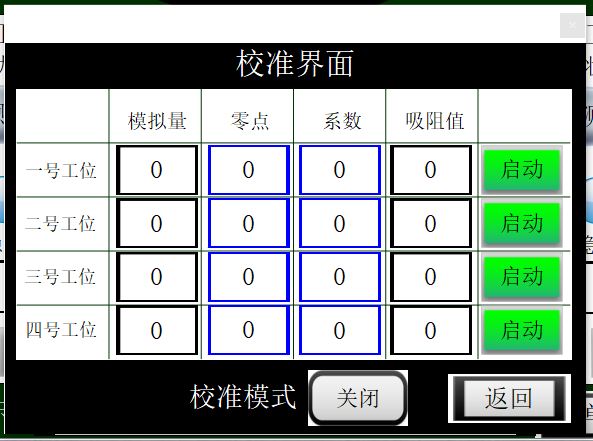

（图二）中“菜单界面”进入（图四）中的“设置界面”点击“校准界面”进行设置（图四），具体参数值需联系厂家

（请勿随意更改“吸力校准”的参数值，否则会导致设备测试数据不准确）。

点击“返回” 即返回到菜单界面（见图二）；

（图四）

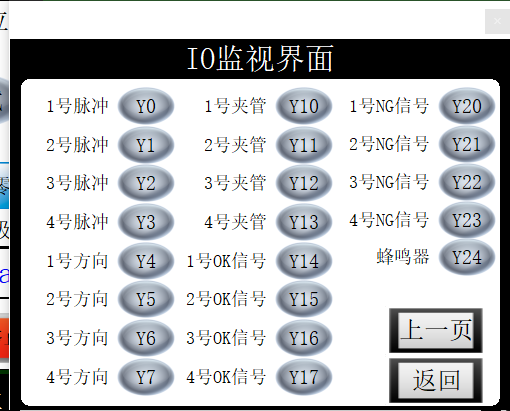

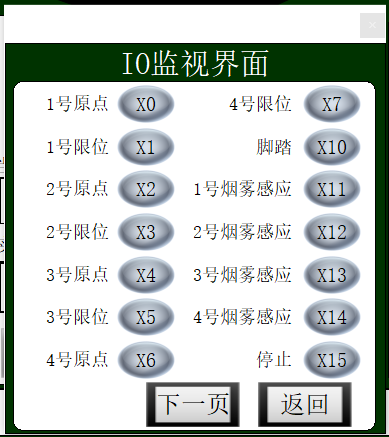

7.“菜单界面”点击“IO监视界面”可进入（图五、图六）监视界面。

图五

图六

保养说明

1.仪器使用前必须放在稳固的台面上，

2.不允许在使用过程中搬弄机台；

3.选择相应电源电压，切勿过高，避免烧坏器件；

4.在仪器出现异常时，请与厂家联系以便及时处理；

5.机器工作时必须有良好的通风环境。

6.按键机械各组件，由于运转负荷较大，机械部分请及时加润滑油；

7.每次试验完毕，清理机台，保持机台清洁；

8.控制箱部分，须以干布擦拭，不可用湿布。

9.每次使用设备完毕后，应做好设备内外的清洁工作；

10.对设备的喷涂层应经常注意防腐措施，以防受蚀，在设备的外表面用防锈油

11.请勿随意拆装电器组件及设备的零（部）件，以免损坏电气控制线路，造成设备人为故障而影响其性能；

12.贮存使用设备时，周围无易燃、易爆及腐蚀性物质；

本机精密仪器请专人操作使用及维护保养；
